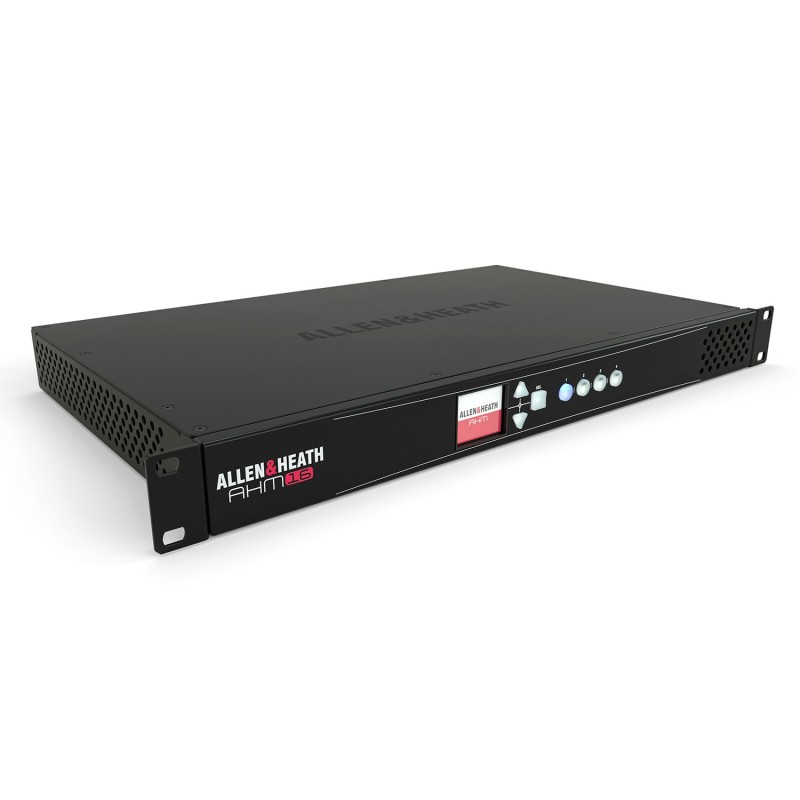

Allen Heath AHM-16

Con una relación calidad / precio sin igual, AHM-16 proporciona una matriz de 16x16 con procesado de alta calidad. Ha sido diseñado para la distribución de audio, avisos, conferencias y procesado de altavoces en multitud de entornos, incluyendo corporativos, hostelería, educación, recintos multiuso, comercios, teatros, cruceros y recintos deportivos.

El AHM-16 incorpora la nueva generación de tecnología FPGA con frecuencia de muestreo de 96 kHz, trasladando al mundo de la instalación la aclamada calidad de sonido y la latencia ultra baja de Allen & Heath. Su motor de audio ofrece mayor capacidad de procesado que las plataformas de arquitectura abierta tradicionales, incluyendo PEQ de 8 bandas, puerta de ruido, compresor y retardo en todos los canales de entrada, y PEQ de 8 bandas, GEQ de 30 bandas, compresor, ANC, selector de fuente, limitador y retardo en todas las salidas de zona.

El procesador AHM-16 se complementa con una amplio ecosistema de expansores remotos de audio, controladores remotos, interfaces, apps y software.

Están disponibles varios expansores de audio, portátiles, de montaje en rack o de montaje en pared, con diferentes protocolos de comunicación.

De forma opcional, permite la instalación de una tarjeta Slink, que permite la conexión plug & play de hasta 8 expansores remotos de la amplia gama Everthing I/O de Allen & Heath, que incluye varios expansores de audio, portátiles, de montaje en rack o de montaje en pared, con diferentes protocolos de comunicación. Con cientos de entradas y salidas direccionables, AHM puede afrontar cualquier proyecto, desde una sala única a grandes espacios distribuidos.

También están disponibles una amplia gama de controladores remotos IP, que facilitaran el control del volumen, selección de fuente musical, recuperación de presets y mucho más. El sistema también puede integrar dispositivos fabricados por terceros a través de GPIO, TCP/IP o sistemas de control estándar de la industria. Con hasta 96 controladores IP remotos sobre una red TCP/IP estándar, cada habitación puede contar con su propio control local de volumen, selección de fuente y recuperación de preset.

Además de los controladores remotos, GPIO y la integración con terceros, AHM-16 dispone de una pantalla y 4 SoftKeys programables en su panel frontal, que permiten un intuitivo control de volumen, selección de fuente, recuperación de presets y otras muchas operaciones.

El editor Custom Control y la app desarrollados por Allen & Heath ofrecen aún más opciones de control y la posibilidad de crear interfaces de usuario personalizados, para múltiples tipos de usuario y dispositivos.

Custom Control es una app multiplataforma personalizable, que proporciona un sencillo y elegante control sobre los sistemas AHM. Ofrece:

• Múltiples interfaces de usuario (por tipo de usuario o dispositivo)
• Fondo y gráficos personalizables
• Modo Kiosko
• Compatible BYOD
• Protección por contraseña, opcional
• Compatible iOS / Android / Windows / Mac

El intuitivo software System Manager y la arquitectura flexible de AHM permiten una configuración rápida, sin necesidad de formación previa en programación.

• Matriz de procesado 16x16
• E/S analógica local 8x8
• Puerto E/S para red de audio, hasta 128x128
• Tarjeta Dante 96kHz opcional (preparado para AES67 y DDM)
• Tarjeta opcional SLink 128x128 para expansión de audio
• 16 salidas configurables de procesado – zonas mono /estéreo o procesado de altavoces
• Núcleo FPGA 96kHz con latencia ultra baja
• Pantalla y controles de navegación en el panel frontal
• 4x SoftKeys
• Compatible con los controladores remotos IP1, IP6, IP8
• GPIO local 2x2, interface GPIO conectable en red
• Protocolo TCP/IP para integración de equipos de terceros
• Drivers Crestron, AMX y Extron
• Software de gestión de sistema Mac / Windows
• App Custom Control y editor para BYOD
• 4 perfiles de usuario
• Reproducción estéreo integrada
• Programador de eventos

Tarjeta opcional Dante

• 64×64 canales de audio y control a través de red
• Funciona a 96kHz o 48kHz
• Dos puertos con modos redundante y conmutado
• Internal Control Network Bridge
• Conectores Ethercon con bloqueo
• Compatible Dante Domain Manager
• Compatible AES67

 Herramientas de gestión de sonido

• Mezclador Automático de Micrófonos
• ANC (Compensación de Ruido Ambiente)
• Ducking de Prioridad
• PEQ de 8 bandas, dinámica y retardo en cada entrada y zona
• Procesador de altavoces con filtro crossover, retardo, limitador y PEQ.

Características Técnicas Entradas: Mic/Línea: Balanceada, alimentación phantom +48V, Sensibilidad de entrada: -60 a +15dBu, Ganancia analógica: +5 a +60dB, pasos 1dB, Pad: 20dB PAD activo Nivel máximo de entrada: +30dBu (PAD in) Impedancia de entrada: >3kΩ (Pad out), >8kΩ (Pad in) Mic EIN: -127dB con fuente 150Ω

Características Técnicas Salidas analógicas: Balanceadas, relé Impedancia de salida: <75Ω Salida nominal: +4 dBu = 0 dB lectura medidor Nivel máximo de salida: +21 dBu Ruido residual de salida: -92dBu (enmudecido, 22-22kHz) Sistema Medido entrada XLR balanceada a salida XLR balanceada, 20-20 kHz, +5 dB ganancia, Pad desactivado, señal @ 0 dB (medidor) Gama dinámica: 108 dB Relación señal – ruido: -92 dB Respuesta en frecuencia: 20Hz - 20kHz +0/-0.5dB THD+N (entrada a salida analógica): 0.005% @ salida +16dBu, 1kHz +5dB ganancia Techo dinámico: +18 dB Frecuencia de muestreo: 96kHz +/- 20 PPM Dimensiones (An x Al x Fo): 482,6mm x 270mm x 44mm
